3次元X線顕微鏡と高速FIBによる3次元解析3D Analysis by X-ray Microscope and FIB

3次元X線顕微鏡により、非破壊で不具合箇所の状態を観察し、同箇所について高速FIBを用いて解析することにより、3次元での詳細な形状と元素分布を観察することができます。

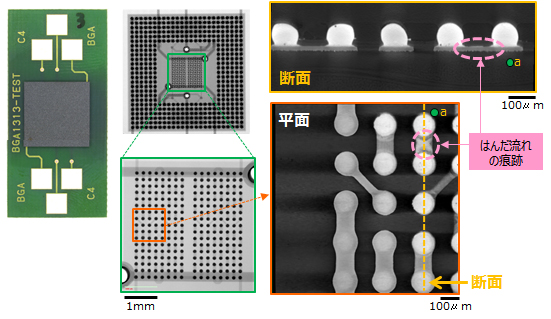

3次元X線顕微鏡による観察

電気特性測定や故障箇所特定装置を用いて不具合箇所を絞り込んだ後、3次元X線顕微鏡で不具合箇所の非破壊観察を行います。

3次元X線顕微鏡による観察
3次元X線顕微鏡像
3次元X線顕微鏡像

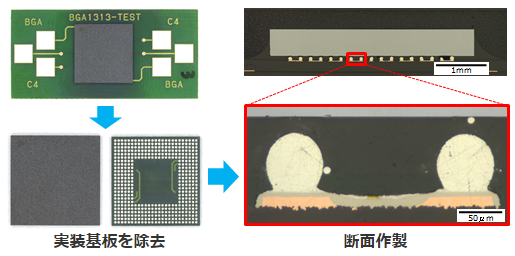

高速FIB加工の前処理

実装基板を研磨で除去して半導体パッケージを単体化し、非破壊観察で見つけた不具合箇所近傍まで断面研磨を行います。

高速FIB加工の前処理

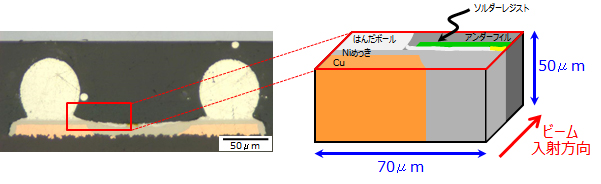

試料ピックアップ

通常のFIBは幅・深さともに約20µm領域の加工が一般的です。それに対し、高速FIBではより広範囲の解析が可能です。
断面加工・観察・EDS分析を実施する箇所をピックアップします。

サンプルマッピング

高速FIB解析

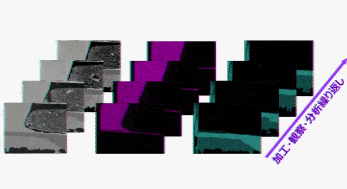

高速FIBで加工・SEM観察・EDSマッピングを繰り返し、3次元データを構築します。

高速FIB解析
SEM像 Snマッピング像 Niマッピング像
矢印

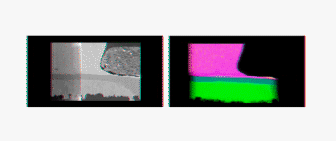

約230枚のデータから3次元画像を構築

SEM 3次元像  EDSマッピング 3次元像
SEM 3次元像  EDSマッピング 3次元像
