燃料電池のMEA構造観察Observing the Internal Structure of a Fuel Cell’s MEA

MEAは、固体高分子燃料電池において、水素と酸素を反応させ電気を作る重要なパーツです。水素や酸素の流路の状態など、内部構造を観察することは、電池性能を把握するうえで重要な要素となります。

MEA: Membrane Electrode Assembly (膜・電極接合体)

MEA観察事例

3次元X線顕微鏡(X線CT)により、MEAの内部構造を非破壊で3次元観察することができます。断面SEM観察、EDS分析と組み合わせることで、より詳細な分析も可能です。

MEA構造図
MEA構造図
3次元X線顕微鏡像 (任意断面)
3次元X線顕微鏡像 (任意断面)

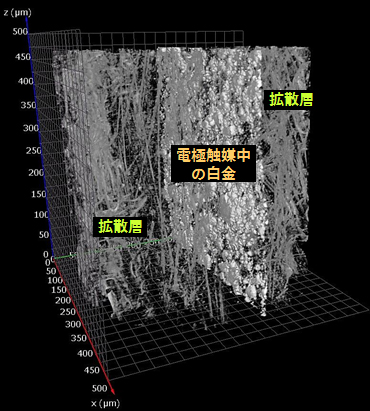

3次元X線顕微鏡像 (3次元像)
3次元X線顕微鏡像 (3次元像)
断面SEM像
断面SEM像
EDS面分析 (白金)
EDS面分析 (白金)

[ 更新日:2022/03/30 ]
