X線照射試験X-ray Irradiation Test
X線は、非破壊かつ短時間で物質内部の状態を確認するのに適した性質をもつことから様々な場面で使用されています。
一方、X線と物質との相互作用により製品性能に影響が出たり、変色などの異常が発生することがあります。こうしたＸ線による物質への影響や耐性を評価するための手法として、X線照射試験をご紹介します。

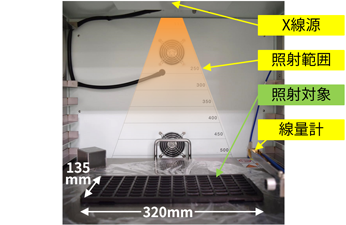

X線照射装置概要
安定したX線照射が可能となっており、線量計とタイマー(最大24時間)方式で照射量を管理しています。
線量計を用いた照射方法では、最大96時間までの連続照射が可能です。
最小照射量0.01Gy・最大照射量999Gy ※複数回の照射で累積線量を増やすことが可能です。
| X線源スペック | |
|---|---|
| 管電圧 | 40～160 (kV) |
| 管電流 | 1.0～12.5 (mA) |
| 管電力 | Max: 800W |
| ターゲット | タングステン |
| 照射雰囲気 | 大気中 |

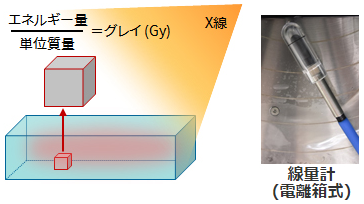

X線量の測定方法
空気カーマ率を線量計で測定して累積の線量を求めます。
空気カーマ率
- 空気が単位時間に放射線から受けたエネルギー量
- 単位：Gy/h

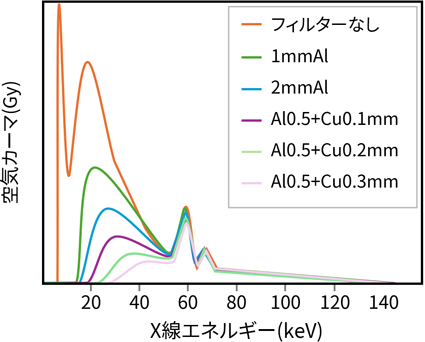

照射X線スペクトル・エネルギー
装置に付属しているフィルターを差し替えることで、軟X線成分をカットすることができます。
10keV～30keV程度をカットします。
| 差し替えフィルター | |
|---|---|
| (1) | Al 1.0mm |
| (2) | Al 2.0mm |
| (3) | Al 0.5mm Cu 0.1mm |
| (4) | Al 0.5mm Cu 0.2mm |
| (5) | Al 0.5mm Cu 0.3mm |

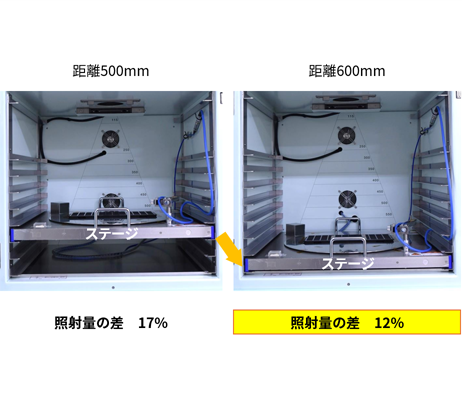

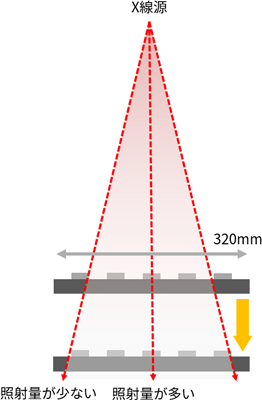

線量のばらつき低減
X線照射距離を長くすることで、中央と端部の線量ばらつきを軽減することができます。
ステージ変更可能距離：600/550/500/450/400/350/300/250mm
※250mmより近づける場合は、治具による嵩上げで対応可能
受託分析サービス対象
電子部品・材料
- 食品・薬品の照射は、別途ご相談ください。
- 生物に対する受託分析サービスは行なっていません。
航空貨物の爆発物検査について
2026年1月より、航空貨物の爆発物検査が厳格化され、非KS貨物は中身の検査が必要となります。全量の開披(かいひ)検査は現実的ではないため、Ｘ線検査が主流となる見込みです。
本装置は、最小0.01GyからのX線照射に対応しています。X線検査による製品への影響に関して懸念がありましたら、お気軽にお問い合わせください。
事例 高分子材料のX線照射試験・強度試験
透過X線による検査は、セキュリティ検査や工業製品の品質管理で利用されますが、照射により製品特性に影響が出たり、変色・劣化などの異常が発生する場合があります。今回、2種類の高分子材料を対象に、X線照射後の変色や強度変化を確認した事例をご紹介します。

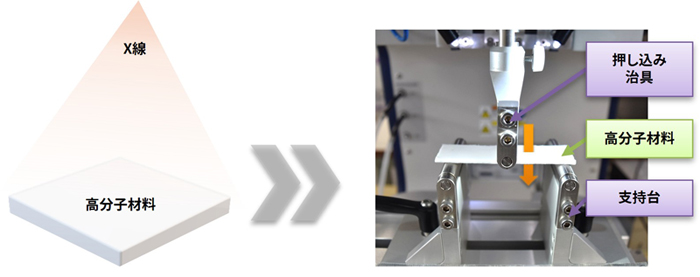

試験方法
2種類の高分子材料へX線照射試験(2条件)を実施し、各条件の変色有無と物理的な強度変化を確認します。
| X線照射試験 |
- 試験品① ：PTFE テフロンTM
- 試験品② ：PP ポリプロピレン
- サイズ ：80mm×24mm×2mm
- 照射条件A ：1kGy
- 照射条件B ：30kGy
※Gy(グレイ)：照射線量の単位
| 機械強度試験 |
押し込み治具で15Nの荷重をかけ、強度の変化を確認します。
試験結果
外観の変化・機械強度の変化
X線照射による変色はPPでは確認されましたが、PTFEでは確認されませんでした。

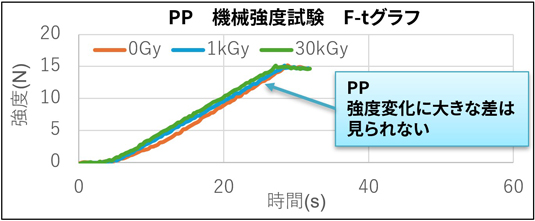

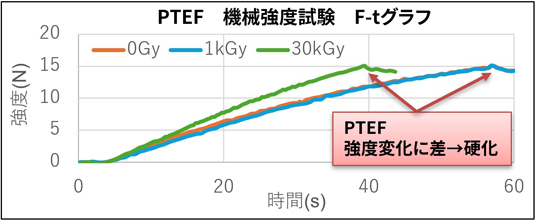

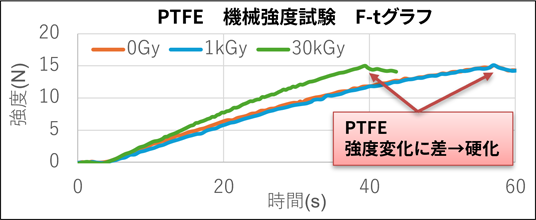

一方、強度変化はPTFEでは硬化傾向が見られましたが、PPでは大きな差は見られませんでした。
