高感度STEM/EDSと3DAPによる鉄鋼材料の分析Sensitive STEM/EDS and APT Analysis of Steel Materials
鉄鋼材料の物理特性を理解するうえで、各結晶における組成情報が重要だと考えられています。ステンレス鋼(SUS329)のα相(フェライト相)とγ相(オーステナイト相)それぞれの組成の差を評価するため、3DAP分析を適用しました。
α相：体心立法格子 (bcc) γ相：面心立法格子 (fcc)

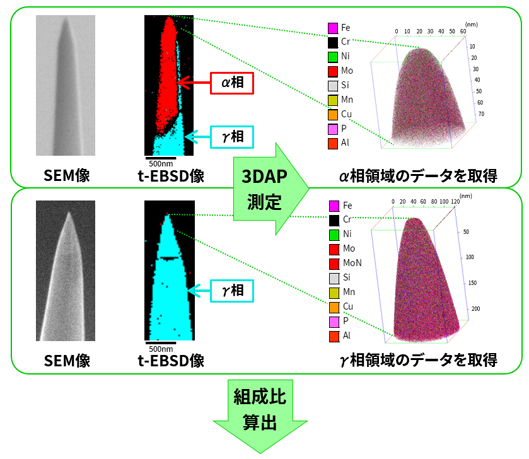

3DAPによる特定結晶中の組成算出
3DAP測定用針状試料をt-EBSD観察し、事前に針状試料に含まれる結晶系を特定したうえで3DAP測定をしました。
| 濃度 (atomic%) | ||
|---|---|---|
| α相 | γ相 | |
| Fe | 62 | 65 |
| Cr | 30 | 23 |
| Ni | 3.8 | 8.5 |
| Mo | 2.0 | 1.3 |
| Si | 1.3 | 1.2 |
| Mn | 0.5 | 0.6 |
| Cu | 0.09 | 0.2 |
| P | 0.03 | 0.02 |
| Al | 質量干渉により定量評価不可 | |
| C | 0.01以下 | 0.07 |
Cr,Ni,Mo,CuおよびCでは、α相とγ相の間に組成の有意差が認められました。

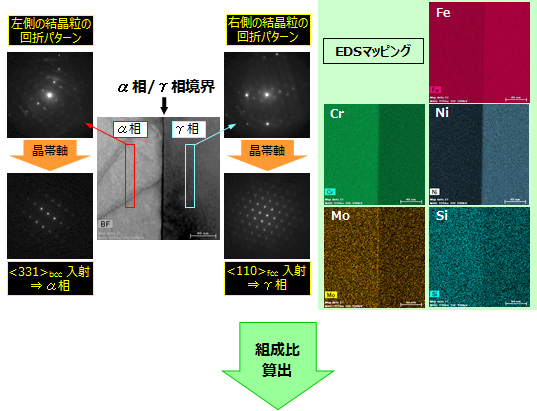

STEM/EDSによる特定結晶の組成算出
STEM/EDS分析にて、3DAPにより算出したステンレス鋼(SUS329)の組成について検証を行いました。
| 濃度 (atomic%) | ||
|---|---|---|
| α相 | γ相 | |
| Fe | 59 | 64 |
| Cr | 31 | 23 |
| Ni | 3.6 | 8.1 |
| Mo | 3.2 | 2.2 |
| Si | 1.8 | 1.3 |
| Mn | 0.5 | 0.7 |
| Cu | Cuホルダーの影響で評価不可 | |
| P | 0.03 | 0.05 |
| Al | 0.4 | 0.03 |
| C | Cコンタミの影響で評価不可 | |
1atomic%を超える元素について、EDS分析の結果は、3DAPと大小関係が一致しており、3DAPの結果を支持しています。
