3DAPとTEMによるFinFETデバイスの分析3DAP (APT) and TEM Analysis of FinFET

FinFET(Fin Field-effect transistor)の微細構造をTEMと3DAP(3次元アトムプローブ)を用いて複合的に解析した事例をご紹介します。

高分解能TEMによるFinFETの観察

CPU中のFinFETデバイスについて、直交する2方向(L方向・W方向)から高分解能TEMにて断面観察を行いました。約10nm幅のFinを含む薄片試料を正確に作製することで、High-k膜の形状やSi Finの形状を明瞭に観察することができました。

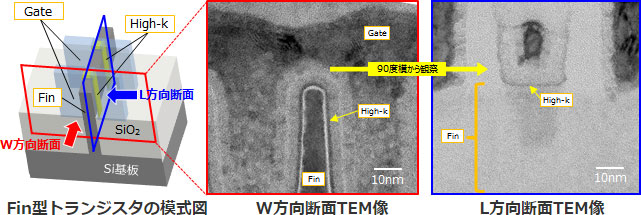

Fin型トランジスタの模式図、W方向断面TEM像、L方向断面TEM像

3DAPによるFin内の元素分析

3DAPを用いてFin内の不純物の有無や元素の特定ができました。さらに詳細解析を行うことで、その分布や濃度についても明瞭にすることが可能です。

Fin型トランジスタの模式図
Fin型トランジスタの模式図

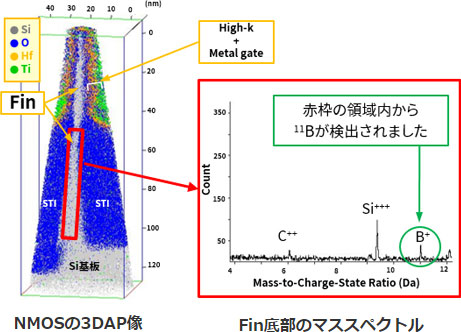

NMOSの3DAP像

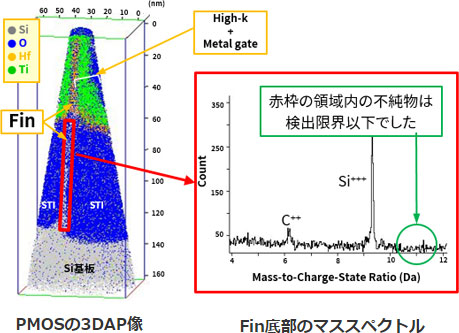

PMOSの3DAP像

[ 更新日:2022/03/30 ]
